高品質超純水助力打造第三代半導體高端產業鏈

　　據中國政府網報道，12月8日至10日在北京召開的中央經濟工作會議再次強調支持“綠色發展”。隨著“雙碳”戰略目標的不斷推進，新能源汽車、光伏等“黃金軌道”上的第三代半導體產業繼續“出圈”。

　　目前，第三代半導體主要有三個應用領域——光電子、射頻電子和電力電子。在這些方面，它有很好的表現。第三代半導體是指以碳化硅和氮化鎵為代表的寬帶隙半導體材料。碳化硅可用于更高電壓環境，如車輛、5g基站、電網等。氮化鎵更多地用于高頻環境，如數據中心。與傳統半導體相比，第三代半導體可以提高產品的轉換效率，降低損耗，促進終端電源的節能，提高電子設備的效率。這是實現碳中和的方法之一。

　　雖然中國三代人的半工業投資正如火如荼，但短期產能過剩值得警惕。盡管市場快速增長，但第三代半導體替代傳統半導體的能力有限。在某些細分市場，第三代只能取代硅或與硅共存。目前，硅電力電子產品非常成熟且價格低廉，可能是未來市場份額大的半導體產品。未來，第三代半導體市場將繼續增長，但市場份額到底有多大還不得而知。

　　由于國家“十四五”計劃電動汽車數量預計將達到700萬輛，因此仍有很大的增長空間。因此，在需求釋放后，第三代半導體的容量不會過剩。北京國際科技創新中心“十四五”建設規劃指出，支持關鍵新材料的“瓶頸”技術研究，在硅基光電子、第三代半導體器件等關鍵領域搭建共性技術平臺，加快技術和產品研發進程。圍繞碳化硅、氮化鎵等優質材料、器件和核心設備，打造第三代半導體高端產業鏈。

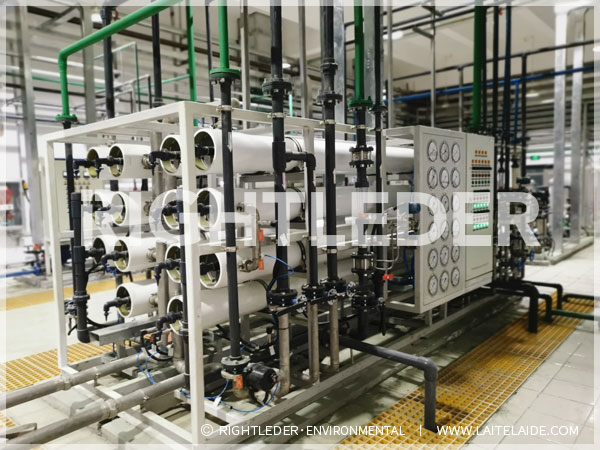

　　半導體行業在生產的時候需要大量的清洗水，隨著半導體工業的不斷發展，對清洗水的電導性、離子含量、TOC、DO、Particles要求也越來越嚴格。在半導體生產工藝中，硼是P型雜質，過量會使n型硅反型，對電子、空穴濃度有影響。因此在超純水行業中，要充分考慮硼的脫除。為打造第三代半導體高端產業鏈提供高品質超純水。
